ОБЪЕМНАЯ ГЕОРЕШЕТКА
Залог надежного грунта, красивовго ландшафта и бещопасности строений при непростой географии.
3D
РЕШЕТКА
Материал эффективно решает проблему укрепления откосов, формирует почву, делая ее идеальной для декоративных и строительных работ.
3D структура
Прочность
Устойчивость

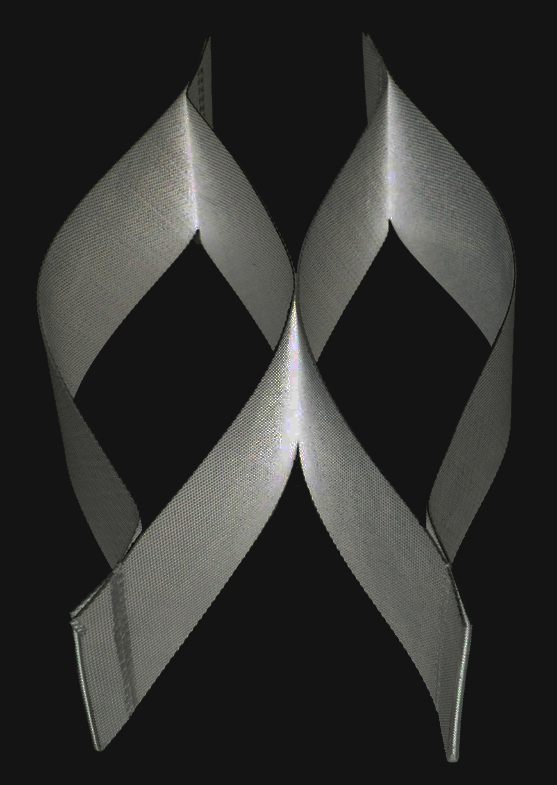

Решетка в форме сот изготовлена из полос полиэфирного иглопробивного полотна или полиэтиленовых и полипропиленовых лент.
Звенья решетки скрепляются между собой сварными швами высокой прочности
При растяжении в рабочей плоскости образует устойчивый горизонтально-вертикальный каркас.
ПРИМЕНЕНИЕ

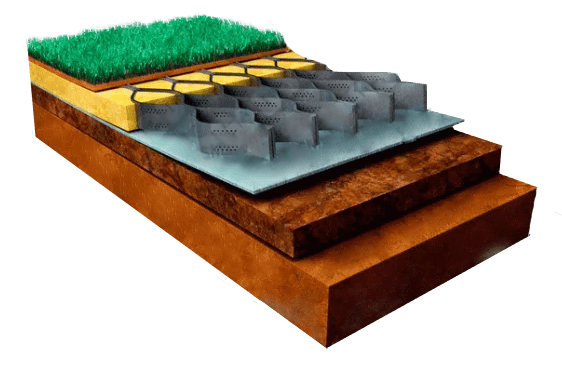

Используется в транспортной отрасли и строительстве и ландшафтном дизайне. Основнное назначение - укрепление грунта на откосах разной крутизны, улучшение качества дорог и площадок промышленных обьектов, территорий частных и государственных владений.
Укрепление склонов
Строительные работы
Ландшафтный дизайн
Строительные работы
ПРОЦЕСС
Работы осуществляются в три фазы: подготовительную, основную и завершающую.
Фаза №1
Осуществите замеры склона и планировку поверхности с применением механических или ручных инструментов.
Если склон отсыпной, уполните верхний слой с помощью виброплиты или ручного катка.
Модули 3D георешетки раскатываются по склону и фиксируются анкерами. В верхней части склона георешетка должна заходить на горизонтальную плоскость хотя бы на полметра.
01
02
03
Фаза №1
Осуществите замеры склона и планировку поверхности с применением механических или ручных инструментов.
Если склон отсыпной, уполните верхний слой с помощью виброплиты или ручного катка.
Модули 3D георешетки раскатываются по склону и фиксируются анкерами. В верхней части склона георешетка должна заходить на горизонтальную плоскость хотя бы на полметра.
01
02
03
Фаза №2
Проверьте силу натяжения, армирующего каркаса. Стандартный модуль георешетки обладает размерами 2,42×7,85 м либо 2,44×5,95 м (в зависимости от типа модуля) *.
Фиксируйте каждый модуль анкерами по центральной оси. Элементы принято располагать в шахматном порядке. Скрепляйте их между собой пневмостеплером. Приблизительный расход анкеров на км2 геокаркаса = 2100 ед.
Фиксируйте каждый модуль анкерами по центральной оси. Элементы принято располагать в шахматном порядке. Скрепляйте их между собой пневмостеплером. Приблизительный расход анкеров на км2 геокаркаса = 2100 ед.
04
05
06
Фаза №3
Заполните геосоты плодородным грунтом, равномерно распределяемым по всей площади вручную или при помощи механизированных приспособлений. Заполнение производится сверху вниз по склону.
Засейте заполнитель семенами растений (как правило, предпочтение отдаётся многолетним травам). Поверхность склона тщательно уплотните и обильно орошите.
Выройте нагорную канаву, смонтируйте водоотводные лотки.
07
08
09
Фаза №3
Заполните геосоты плодородным грунтом, равномерно распределяемым по всей площади вручную или при помощи механизированных приспособлений. Заполнение производится сверху вниз по склону.
Засейте заполнитель семенами растений (как правило, предпочтение отдаётся многолетним травам). Поверхность склона тщательно уплотните и обильно орошите.
Выройте нагорную канаву, смонтируйте водоотводные лотки.
07
08
09
ПАРАМЕТРЫ
1.25, 1.35, 1.5, 1.6, 1.8, 2 мм*
толщина ленты
50, 75, 100, 150, 200, 250, 300 мм*
высота ленты
160, 200, 300, 400 мм*
длина стороны ячейки
2600, 4800, 5500, 6200, 6800, 9600 мм*
длина секции
1.25, 1.35, 1.5, 1.6,1.8, 2 мм*
ширина секции

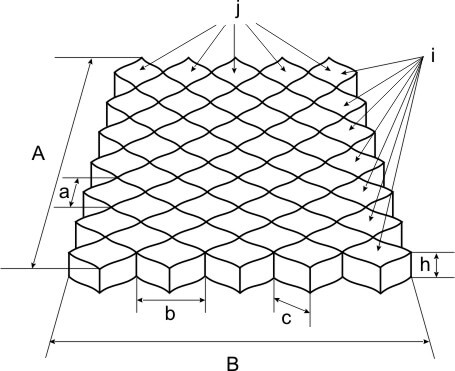

j - количество ячеек по ширине модуля
длина модуля в разложенном виде
ширина диагонали ячейки георешетки
длина диагонали ячейки георешетки
ширина модуля георешетки в разложенном виде
длина стороны ячейки георешетки
высота ячейки георешетки
количество ячеек по длине модуля
ПАРАМЕТРЫ
1.25, 1.35, 1.5, 1.6,1.8, 2 мм*
толщина ленты
50, 75, 100, 150, 200, 250, 300 мм*
высота ленты
160, 200, 300, 400 мм*
длина стороны ячейки
2600, 4800, 5500, 6200, 6800, 9600 мм*
длина секции
1.25, 1.35, 1.5, 1.6,1.8, 2 мм*
ширина секции
j - количество ячеек по ширине модуля
длина модуля в разложенном виде
ширина диагонали ячейки георешетки
длина диагонали ячейки георешетки
ширина модуля георешетки в разложенном виде
длина стороны ячейки георешетки
высота ячейки георешетки
количество ячеек по длине модуля

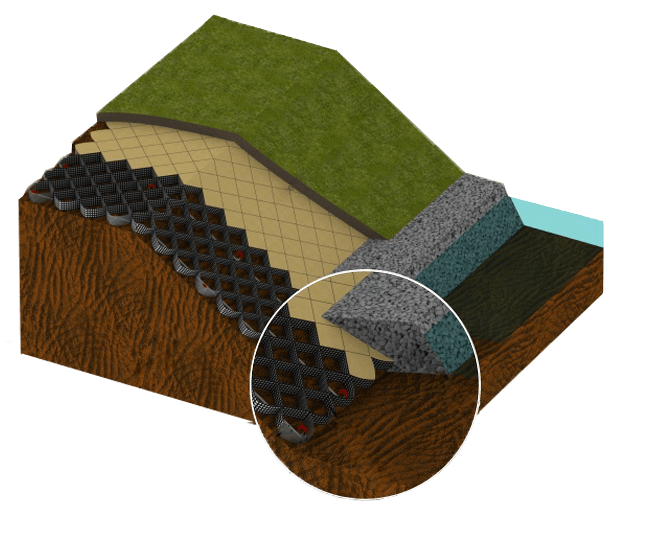

Устройство армирующей конструкции
Устойчивая к эрозии конструкция состоит из множества сегментов - геокаркаса. Покрывает всю площадь склона, после чего ячейки заполняются грунтом.
Высота геокаркаса: 6-10 см. Рекомендуемая диагональ ячеек: 30-40 см.
Диагональ георешетки меряется от одного угла ячейкигеорешетки.
Диагональ георешетки меряется от одного угла ячейкигеорешетки.
Крепление
3D георешетки крепятся к поверхности грунта пластиковыми анкерами. На крутых откосах предпочтительней использовать высокие (70-110 см) Г-образные нагели из 10мм арматуры.
Высота монтажного нагеля зависит от крутизны склона. Чем круче откос, тем большей высоты нагель следует использовать. Принимайте в расчёт тип грунта и заполнитель.
Заполнитель геосот
Чтобы при обильных осадках вода успевала своевременно отводиться, в нижней части склона обустраивается водоотводный лоток, заполняемый щебнем.
В роли заполнителя ячеек объемной георешетки может выступать песчано-торфяная смесь или плодоносный грунт.
УСТРОЙСТВО
ЗАКАЖИТЕ СМЕТУ РАБОТ И 3D РЕШЕТКУ СЕЙЧАС
С объемной георешеткой Geo3D участок сохранит ландшафт, а строения окажутся в безопасности на долгие годы.
